Überprüfung der Feinsicherung im Horst-Control

Achtung!

Das Öffnen der Robotersteuerung ist ausschließlich qualifiziertem Fachpersonal vorbehalten.

Beim Öffnen des Controllers bestehen erhebliche Gefahren durch:

Elektrische Spannung: Im Inneren des Controllers können gefährliche Spannungen anliegen – auch bei abgeschaltetem System.
Beschädigung der Elektronik: Unsachgemäße Handhabung kann zu irreparablen Schäden an Platinen, Steckverbindungen oder Sensorleitungen führen.
Verlust der Gewährleistung: Eigenmächtige Öffnungen oder Eingriffe ohne ausdrückliche Freigabe durch den Hersteller führen zum Erlöschen der Garantie und Gewährleistung.
Fehlfunktionen im Betrieb: Manipulationen im Inneren der Steuerung können zu unvorhersehbaren Reaktionen des Roboters führen.

Sicherheitsmaßnahmen:

Trennen Sie das System vollständig vom Stromnetz (Netzstecker ziehen!).
Verwenden Sie antistatische Schutzmaßnahmen (z. B. ESD-Schutzbekleidung und -Armband).
Beachten Sie die Sicherheitsrichtlinien und Hinweise in der technischen Dokumentation.

Trennen Sie den Schaltschrank vom Netz. Überprüfen Sie vor Beginn der Demontage, dass die Stromversorgung ausgeschaltet und das Gerät nicht mehr unter Spannung steht.

Dies kann erreicht werden, indem der Stecker gezogen oder der entsprechende Stromkreislauf ausgeschaltet wird.
Entfernen Sie die rot markierten Schrauben und lösen Sie die blau markierten Schrauben nur an.

Es ist wichtig, darauf zu achten, nur die rot markierten Schrauben zu entfernen und die blau markierten nur leicht zu lösen, um den Deckel sicher entfernen zu können.
Heben Sie den Deckel leicht an und entfernen Sie ihn.

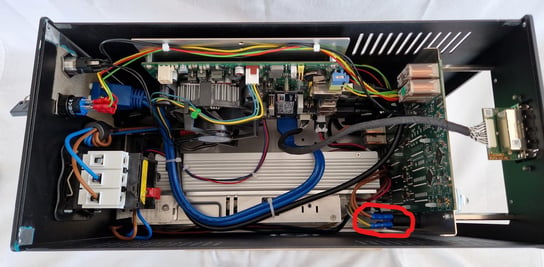

Kontrollieren Sie die Steckverbindung des Sicherungshalters (siehe unten rot markiert)

Es wird die Überprüfung der Feinsicherung im Horst-Control beschrieben.
