Austausch der BIOS-Batterie

Es wird der Austausch der Bios-Batterie beschrieben.

Achtung!

Das Öffnen der Robotersteuerung ist ausschließlich qualifiziertem Fachpersonal vorbehalten.




Beim Öffnen des Controllers bestehen erhebliche Gefahren durch:

  • Elektrische Spannung: Im Inneren des Controllers können gefährliche Spannungen anliegen – auch bei abgeschaltetem System.
  • Beschädigung der Elektronik: Unsachgemäße Handhabung kann zu irreparablen Schäden an Platinen, Steckverbindungen oder Sensorleitungen führen.
  • Verlust der Gewährleistung: Eigenmächtige Öffnungen oder Eingriffe ohne ausdrückliche Freigabe durch den Hersteller führen zum Erlöschen der Garantie und Gewährleistung.
  • Fehlfunktionen im Betrieb: Manipulationen im Inneren der Steuerung können zu unvorhersehbaren Reaktionen des Roboters führen.


Sicherheitsmaßnahmen:

  • Trennen Sie das System vollständig vom Stromnetz (Netzstecker ziehen!).
  • Verwenden Sie antistatische Schutzmaßnahmen (z. B. ESD-Schutzbekleidung und -Armband).
  • Beachten Sie die Sicherheitsrichtlinien und Hinweise in der technischen Dokumentation.





Durchführung

  1. Trennen Sie den Schaltschrank vom Netz. Überprüfen Sie vor Beginn der Demontage, dass die Stromversorgung ausgeschaltet und das Gerät nicht mehr unter Spannung steht.

    Dies kann erreicht werden, indem der Stecker gezogen oder der entsprechende Stromkreislauf ausgeschaltet wird.

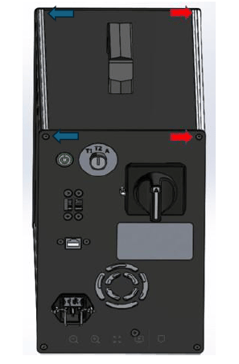

  2. Entfernen Sie die rot markierten Schrauben und lösen Sie die blau markierten Schrauben nur an.


    Es ist wichtig, darauf zu achten, nur die rot markierten Schrauben zu entfernen und die blau markierten nur leicht zu lösen, um den Deckel sicher entfernen zu können.




  3. Heben Sie den Deckel leicht an und entfernen Sie ihn.

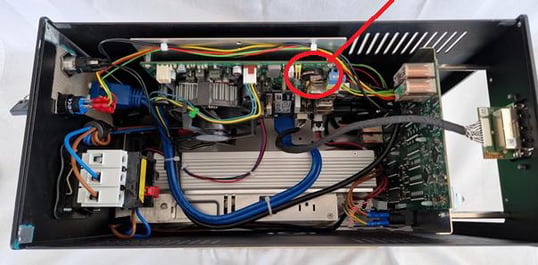

  4. Entfernen Sie die BIOS-Batterie (siehe unten rot markiert) und ersetzen Sie diese durch eine neue Batterie vom Typ CR2032.

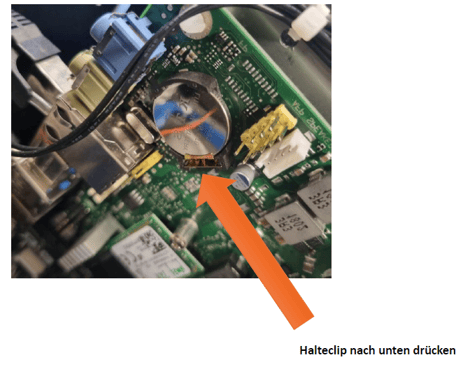

  5. Bitte beim Ausbau darauf achten, dass Sie die Halteclips nicht beschädigen.





Achtung!

Beim Austausch der BIOS-Batterie besteht die Gefahr mechanischer Beschädigung an Leiterplatten, Bauteilen und Kontakten.



Bitte beachten Sie folgende Hinweise:

  • Keine Gewalt anwenden! Die Batteriehalterung und umliegende elektronische Komponenten sind empfindlich. Üben Sie keinen übermäßigen Druck aus.

  • Geeignetes Werkzeug verwenden. Nutzen Sie ausschließlich dafür vorgesehene, nichtleitende Werkzeuge zum Entnehmen und Einsetzen der Batterie.

  • Vermeiden Sie Verkratzen oder Verbiegen von Leiterbahnen, Lötpunkten und Kontaktfedern.

  • Nicht hebeln! Das Heraushebeln der Batterie mit ungeeigneten Werkzeugen (z. B. Schraubendreher) kann zu irreparablen Beschädigungen führen.

  • ESD-Schutz tragen (z. B. ESD-Armband), um elektrostatische Entladungen zu vermeiden.



Empfehlung:

Führen Sie den Austausch nur durch, wenn Sie über ausreichende Erfahrung im Umgang mit empfindlicher Elektronik verfügen oder lassen Sie ihn von autorisiertem Fachpersonal vornehmen
