Messung Abschlusswiderstand

Hier wird die Messung des Abschlusswiderstands auf Roboter- und Schaltschrankseite beschrieben

GEFAHR!

Mögliche Personenschäden durch nicht eingewiesenes Bedienpersonal

⇒ Die Instandsetzung darf nur von Personen mit technischer und elektrotechnischer Ausbildung durchgeführt werden!



Benötigtes Werkzeug:

  • Multimeter

  1. Schalten Sie den Roboter aus und trennen Sie ihn von der Stromversorgung, um Verletzungen oder Schäden zu vermeiden.

    horstFX_beenden

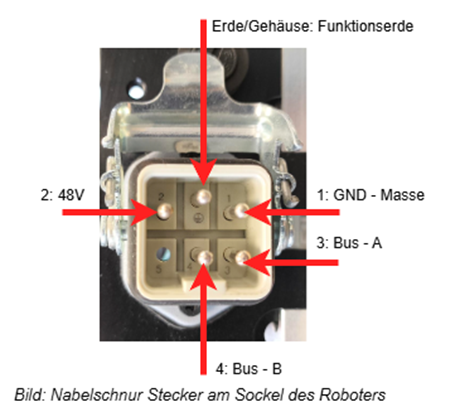

  2. Messen Sie auf der Roboterseite am Anschluss des Nabelschnursteckers mit dem Multimeter, welches auf Widerstandmessung eingestellt wird, zwischen den Pins 3 und 4 den Widerstandwert.
    Der Widerstandswert muss sich im Bereich 110-125 Ohm befinden

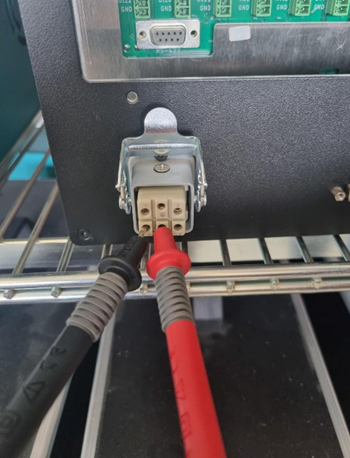

  3. Messen Sie auf der Schaltschrankseite am Anschluss des Nabelschnursteckers mit dem Multimeter, welches auf Widerstandmessung eingestellt wurde, zwischen den Pins 3 und 4 den Widerstandwert.

    Der Widerstandswert muss sich im Bereich 110-125 Ohm befinden.
