In diesem Artikel wird der Austausch des Motortreibers 2 beim HORST1000G2 beschrieben.
|
|
GEFAHR! Mögliche Personenschäden durch nicht eingewiesenes Bedienpersonal ⇒ Die Instandsetzung darf nur von Personen mit technischer und elektrotechnischer Ausbildung durchgeführt werden! |
Benötigtes Werkzeug:
- 4mm Innensechskantschlüssel
- Torx Schraubenschlüssel 10
- Schalten Sie den Roboter aus und trennen Sie ihn von der Stromversorgung, um Verletzungen oder Schäden zu vermeiden.

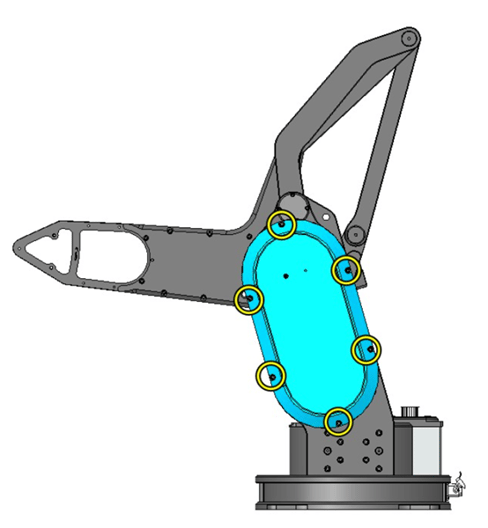

- Entfernen Sie die rechte seitliche Abdeckung
(4mm Inbusschlüssel)
- Trennen Sie sorgfältig alle Steckverbindungen am Motortreiber 2 (MT2) und lösen Sie die Befestigungsschrauben.
(Torx Schraubenschlüssel 10)
- Setzen Sie den neuen Motortreiber mit den Kühlpadstreifen ein und ziehen Sie die Schrauben mit einem Drehmoment von 0,8Nm an. Stecken Sie dann alle Steckverbindungen wieder ein.
- Montieren Sie die Abdeckung und ziehen die Schrauben mit 5Nm an.
