Austausch Motortreiber 5

In diesem Artikel wird der Austausch des Motortreibers 5 beim HORST1000G2 beschrieben.

GEFAHR!

Mögliche Personenschäden durch nicht eingewiesenes Bedienpersonal

⇒ Die Instandsetzung darf nur von Personen mit technischer und elektrotechnischer Ausbildung durchgeführt werden!



  1. Schalten Sie den Roboter aus und trennen Sie ihn von der Stromversorgung, um Verletzungen oder Schäden zu vermeiden.

    horstFX_beenden

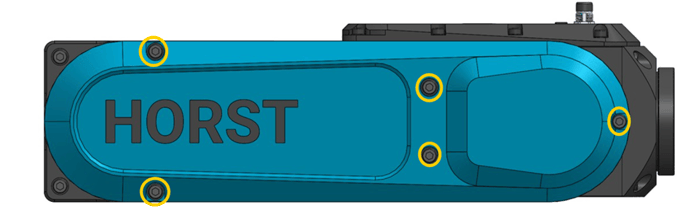

  2. Lösen Sie die gelb gekennzeichneten Schrauben.

  3. Trennen Sie sorgfältig alle Steckverbindungen am Motortreiber und lösen Sie die Befestigungsschrauben.

  4. Setzen Sie den neuen Motortreiber mit den Kühlpadstreifen ein und ziehen Sie die Schrauben mit einem Drehmoment von 0,8Nm an. Stecken Sie dann alle Steckverbindungen wieder ein.
  5. Montieren Sie die Abdeckung und ziehen die Schrauben mit 5Nm an.
