      Umbauanleitung DVI-Platine

      In diesem Artikel wird beschrieben, wie die DVI-Platine der CONTROL ausgetauscht wird, wenn das "Panel G2" flackert, und wie die neue Platine eingebaut und getestet wird.

      1. Vorbereitung - Werkzeug und Material

      Zum Tausch der DVI-Platine wird ein sauberer Arbeitsplatz benötigt.



      Die CONTROL muss für den Umbau ausgeschaltet und von allen Anschlüssen / Kabeln getrennt sein!

      Es wird folgendes Werkzeug benötigt:

      • 5 Inbus
      • 5 Nuss mit Adapterwerkzeug
      • Loctite blau (mittelfest)

      Material:

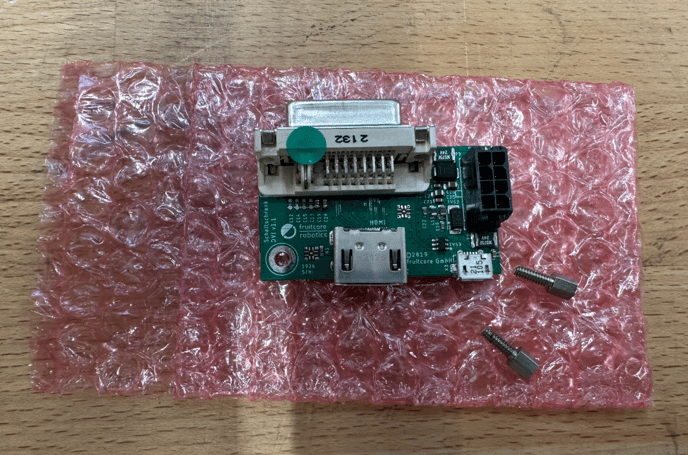

      • Neue DVI-Platine
      • 2x Gewindebolzen (Alternativ die Loctite-Rückstände auf den alten Gewindebolzen gründlich entfernen)

      2. Ausbau

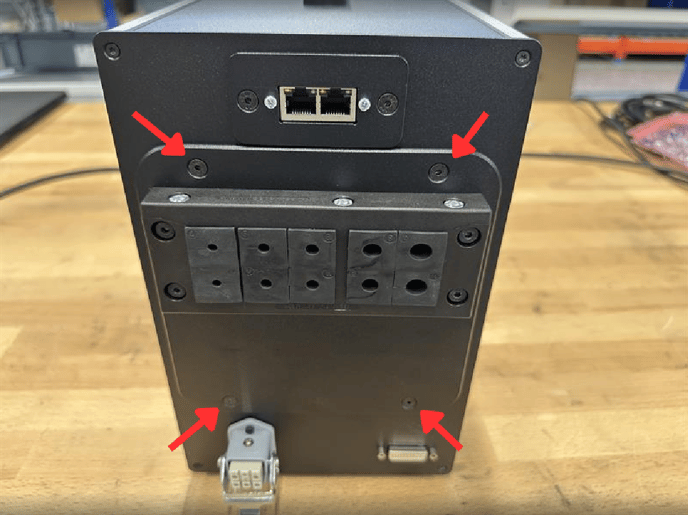

      1. Rückplatte entfernen (4x Inbus-Schrauben).

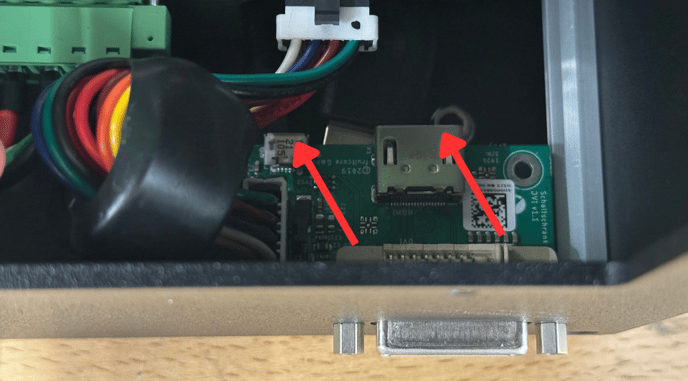

      2. USB- und HDMI-Kabel entfernen.

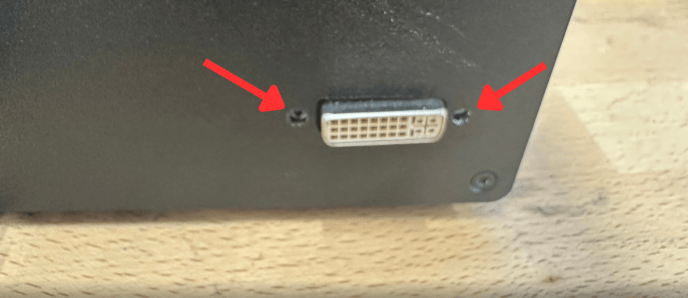

      3. Gewindebolzen entfernen.

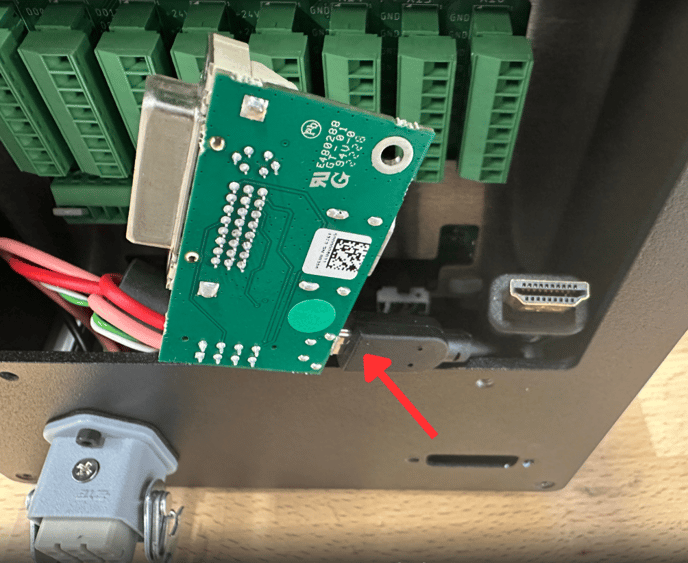

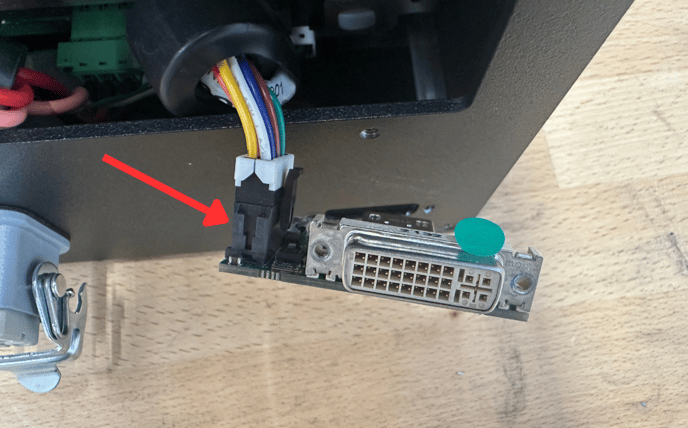

      4. DVI-Platine herausführen und Platinenstecker abstecken.
      5. DVI-Platine entnehmen.

      3. Einbau

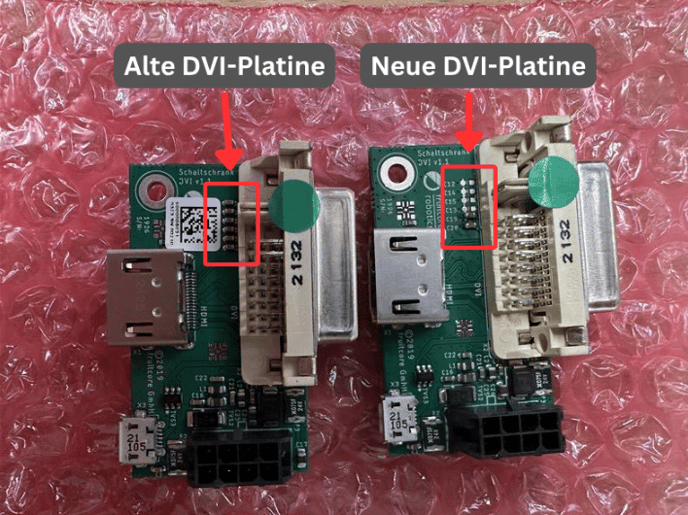

      1. Neue DVI-Platine aus Verpackung entnehmen und alte DVI-Platine in Verpackung stecken.
      2. Neue DVI-Platine an Platinenstecker stecken.

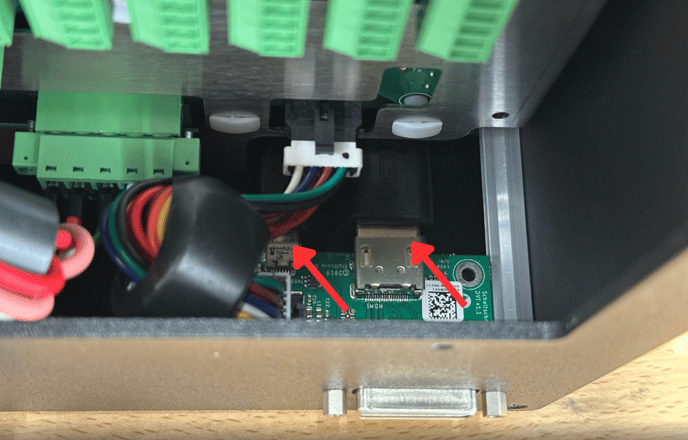

      3. USB-Kabel anstecken
      4. HDMI-Kabel anstecken

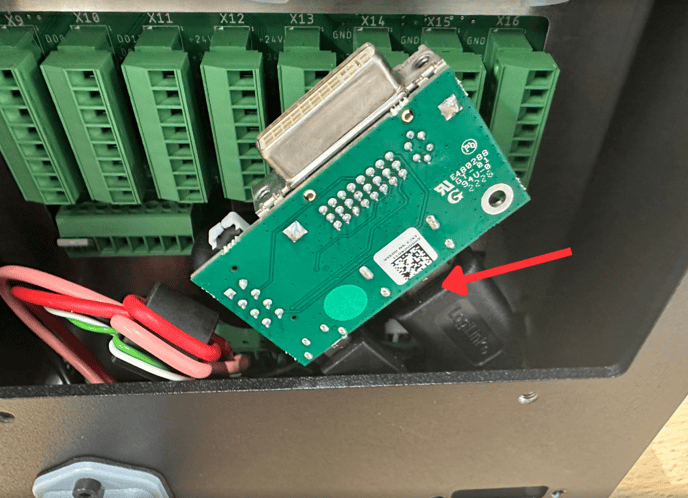

      5. DVI-Platine in Gehäuse einführen
        1. Hierzu die Platine dezent nach unten drücken

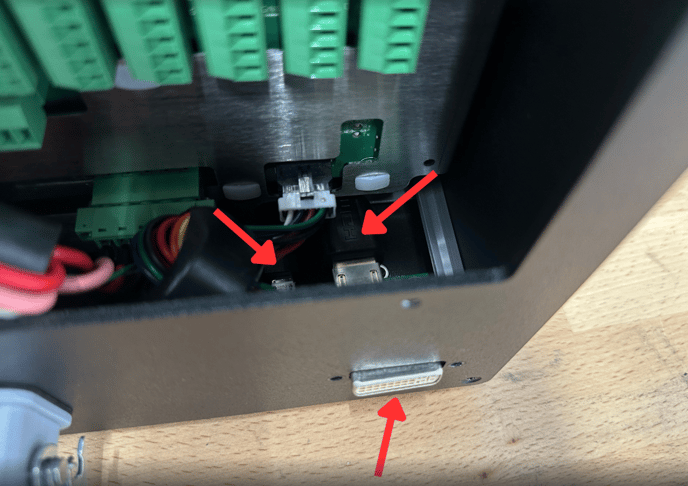

        2. Das USB- und HDMI-Kabel von dem Gehäuseboden nach oben drücken durch die Kabeldurchführung. Hier ist ca. 0,5cm über dem Gehäuseboden eine Blechkante, an welcher sich die Kabel verhaken können
        3. Auf das Einklemmen und Abtauchen der Kabel achten
        4. Gleitet die Platine nicht richtig nach unten, sind die USB- und HDMI-Kabel an der Blechkante von Schritt 5.b. verhakt. Hier müssen die USB- und HDMI-Kabel weiter nach oben gedrückt werden.
      6. DVI-Platine richtig positionieren und USB- und HDMI-Kabel nochmals kontrollieren

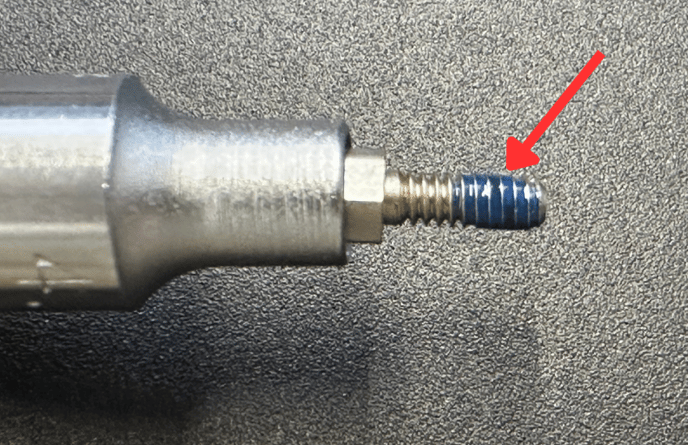

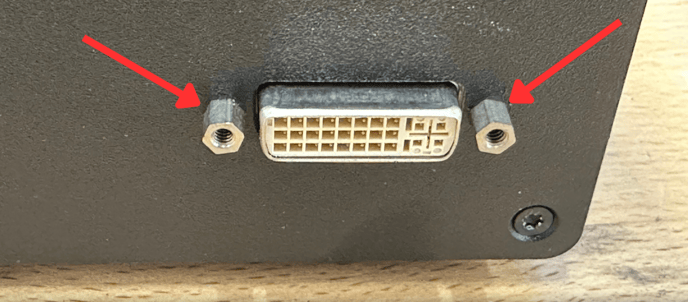

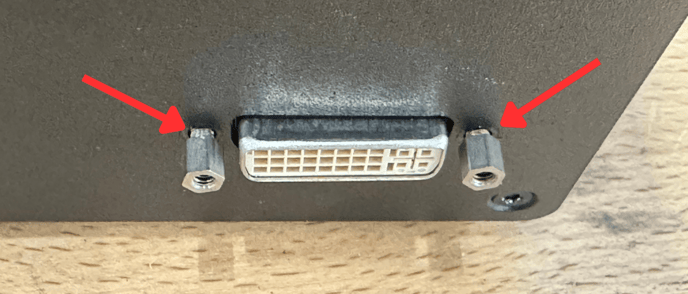

      7. Neue Gewindebolzen nehmen und mit einem Tropfen Loctite benetzen und beide eine Gewindeumdrehung eindrehen. Alternativ die Loctite-Rückstände auf den alten Gewindebolzen gründlich entfernen, mit einem Tropfen Loctite benetzen und beide eine Gewindeumdrehung eindrehen.

      8. Beide Gewindebolzen handfest festdrehen

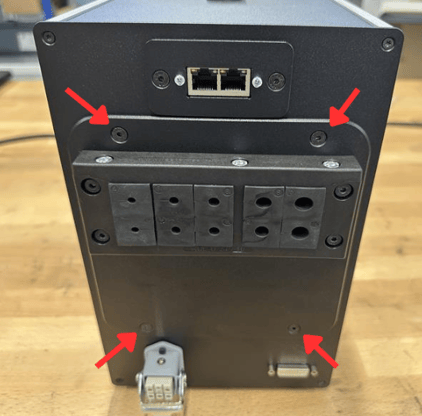

      9. Rückplatte festschrauben (4x Inbus-Schrauben)
      10. DVI-Panel anschließen

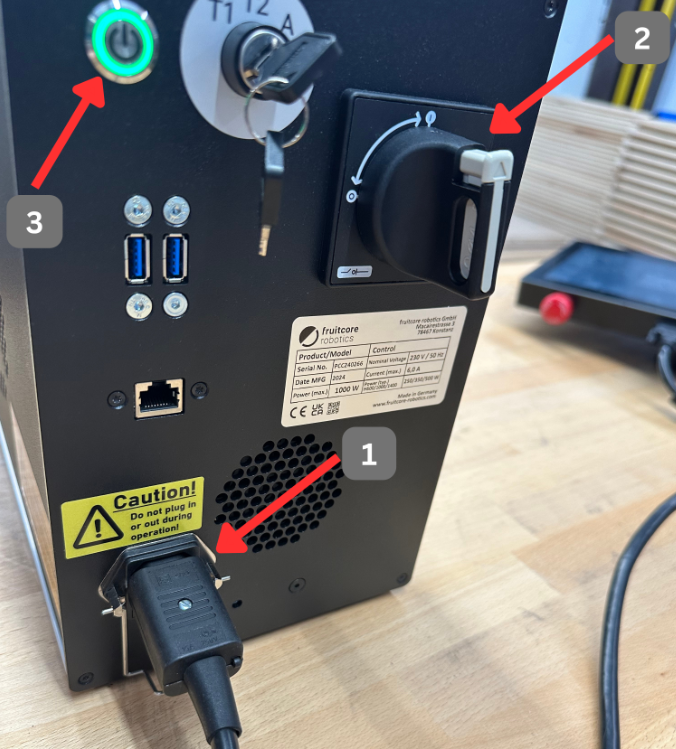

      11. Kaltgerätestecker anschließen. Anschließend die CONTROL einschalten und starten.

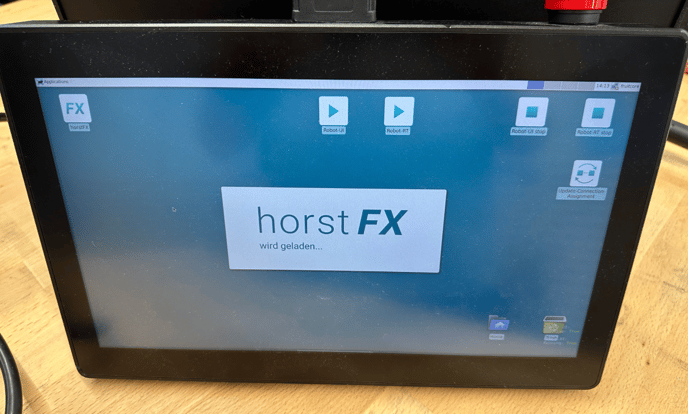

      12. Bild und Touch der CONTROL auf dem DVI-Panel auf Funktion testen

      4. Wiederaufnahme des Betriebs

      Jetzt kann CONTROL wieder vollständig an das System angeschlossen werden. Stellen Sie sicher, dass alle Anschlüsse korrekt verbunden sind, um den Betrieb reibungslos wieder aufzunehmen.
